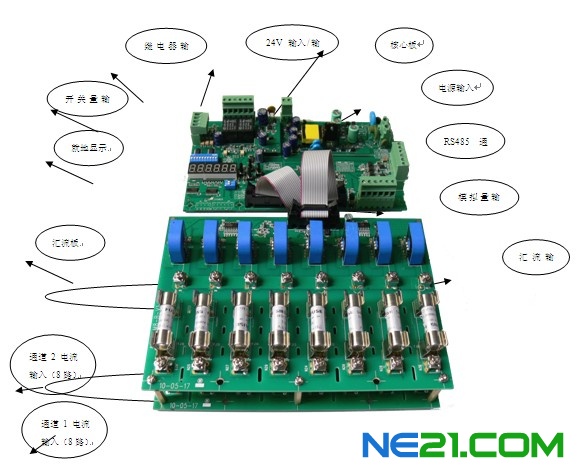

光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光電池陣列中電池板運行狀態，光電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出、帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

◆    測量元件采用霍爾傳感器，隔離測量

◆    可接受正極或負極匯流測量方式

◆    板載光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇

◆    提供外部傳感器輸入接口

◆    標配單路RS485接口

◆    多種供電方式可選擇

◆    光伏電池串開路報警，狀態檢測

◆    帶開關量輸入，用于采集直流斷路器、防雷器等輸出空接點狀態

◆    帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘

◆    提供溫度、輻照、風速等類型傳感器輸入接口

◆    可輸出DC24電源給外部傳感器供電

◆    就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式

◆    可帶雙路隴余RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定

◆    輸入范圍：DC 0~20A

◆    反應時間：1s

◆    測量精度光伏電池測量0.5級、外部模擬量0.2級

◆    溫度系數200ppm

◆    RS485通訊RS485/ModBus-RTU協議，4800/9600/19200/38400bps

◆    繼電器輸出2組轉換8A/AC250V（8A/DC 30V）

◆    開關量輸入3組外部狀態輸入（光耦或干接點方式）

◆    模擬量輸入PT100、DC 0(4)~20mA、DC 0~10V

◆    溫度/濕度工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所

◆    海拔≤2500m

◆    絕緣電阻≥100MΩ

◆    工頻耐壓電源//光伏輸入//繼電器輸出//通訊 AC 2.5kV/1min

◆    傳感器輸入//開關量輸入//通訊//DC 24 DC1kV/1min

◆    輔助電源輔助電源：AC85V～265V或DC 300～880V 或DC 24V(±10%)



◆    AGF-M4  輸入 4路DC 0~20A

◆    AGF-M8   輸入 8路DC 0~20A

◆    AGF-M12 輸入 12路DC 0~20A

◆    AGF-M16 輸入 16路DC 0~20A
