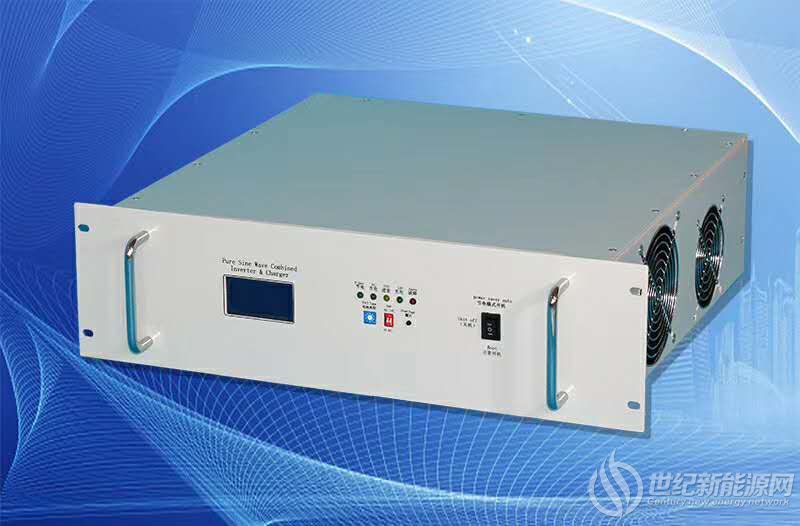

一、 正弦波逆變電源主要特點
l 嵌入式安裝設計，支持國標19英寸標準機架式安裝方式，支持移動便攜式箱體安裝方式；
l 采用CPU控制，線路簡捷、可靠；智能開關機，自動化程度高，操作方便；
l 采用PWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波；
l 界面友好采用LCD液晶顯示:工作狀態、市電電壓、輸出電壓，電池電壓、頻率、負載比例、等信息清晰明了；并且有聲光故障報警、指示故障等功能。
l 內置旁路開關，市電和逆變快速切換，轉換時間小于5ms；
l 分市電主供型和電池主供型及純逆變型：
A） 市電主供型：有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；
B） 電池主供型：電池正常時，處于逆變輸出，當直流輸入故障時自動切換到市電輸出；
C） 純逆變型：不接交流市電，純逆變工作，支持長時間帶載逆變工作；
l 允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
l 電池電壓過高或過低，逆變電源關斷輸出，如果電池電壓恢復正常，電源自動恢復輸出；
l 負載過載，逆變電源關斷輸出，消除過載之后50秒，電源自動恢復輸出，此項功能尤其適用于無人值守的通訊基站；
l 支持通訊功能（RS485通訊接口方式或定制其他接口）：
RS485：標準Modbus通訊規約，RS485通訊接口，RJ45水晶口1腳485A 2腳485B
可按要求定制其他通訊接口方式
l 支持無直流開機功能，可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用，然后再安裝電池。（設置并機模式的機器必須要直流開機）
l 機械電氣單元的容器外殼為金屬材質，并滿足逆變電源在各類環境中移動時的抗振和使用壽命要求；
二、 正弦波逆變電源技術參數
特別說明：如果帶有感性負載，請按沖擊倍率降額使用！
|
|
5KVA |
6KVA |
||
|
直流輸入 |
額定輸入電壓（Vdc） |
48V |
||
|
額定輸入電流（A） |
105 |
125 |
||
|
輸入直流電壓允許范圍 |
40V—58.8V |
|||
|
反灌雜音電流 |
≤10% |
|||
|
市電 輸入 |
允許旁路電壓（Vac） |
180～285(±1%) |
||
|
額定輸入電流（A） |
23.7 |
27.3 |
||
|
充電電流（A） |
出廠默認30A（可設置2/10/20/30/40/50/60A） |
|||
|
旁路轉換時間（ms） |
≤5ms |
|||
|
交流輸出 |
額定容量（VA） |
5000VA |
6000VA |
|
|
額定輸出功率（W） |
4000W |
4800W |
||
|
額定輸出電壓及頻率 |
220Vac，50HZ |
|||
|
額定輸出電流（A） |
18.2 |
21.8 |
||
|
輸出電壓精度（V） |
220±1.5% |
|||
|
輸出頻率精度（Hz） |
50±1% |
|||
|
波形失真率（THD） |
≤3%（線性負載） |
|||
|
動態響應時間 |
5%（負載0←→100%） |
|||
|
功率因數（PF） |
0.9 |
|||
|
過載能力 |
120%，30秒 |
|||
|
逆變效率 |
≥93%（50%阻性負載）或 ≥91%（100%阻性負載） |
|||
|
空載損耗 |
＜150W |
＜180W |
||
|
輸出波形 |
標準正弦波 |
|||
|
旁路轉換時間（ms） |
≤6ms |
|||
|
工作環境 |
絕緣強度（輸入和輸出） |
1500Vac，1分鐘不擊穿 |
||
|
噪音（1米） |
≤40dB |
|||
|
使用環境溫度 |
-25℃~+50℃ |
|||
|
濕度 |
0~90%，不結露 |
|||
|
使用海拔（m） |
≤1000或降額使用 |
|||
|
尺寸 |
標準機架式 |
參見以下第五條產品結構參數項 |
||
|
重量（Kg） |
參見以下第五條產品結構參數項 |
|||
|
保護功能 |
輸入欠壓、輸入過壓保護；輸出過載、輸出短路保護，過溫保護，風扇故障保護，防雷模塊 |
|||
備注：特殊電壓規格，可以按要求定制
說明：
1) 為了保護蓄電池，只有當蓄電池電壓處于 開機電壓 范圍之內時，逆變器才能正常開機。
2) 開機進入工作狀態后，只要蓄電池電壓處于 工作電壓 范圍之內，逆變器都能正常工作。當蓄電池電壓降到 開機電壓 下限時會有低電壓告警,繼續下降到 工作電壓 下限時逆變器關機。
三、 正弦波逆變電源使用方法
l 安裝
！安裝本逆變電源必須為具有一定的電氣理論知識和實踐經驗的技術人員。
1) 打開包裝箱，檢查附件是否齊備《直流輸入接線端子（銅耳）和一本說明書》，并機模式定貨的還有并機通訊線和均流控制線；
2) 選擇通風、清潔的安裝環境，過于潮濕或灰塵過大環境，容易導制電路內部固障；
3) 確認直流電源輸出電壓和（或）蓄電池的電壓與逆變電源要求的直流輸入電壓相符合；
4) 確認電源的正負極性，高電位為正，低電位為負（例如：-48VDC電源0V端為正，-48V端為負）；
5) 將正極接到逆變電源的面板標有“直流輸入”正極接線端子上（“DC+”），負極接到負極接線端子上（“DC-”）。確保連接可靠無誤；

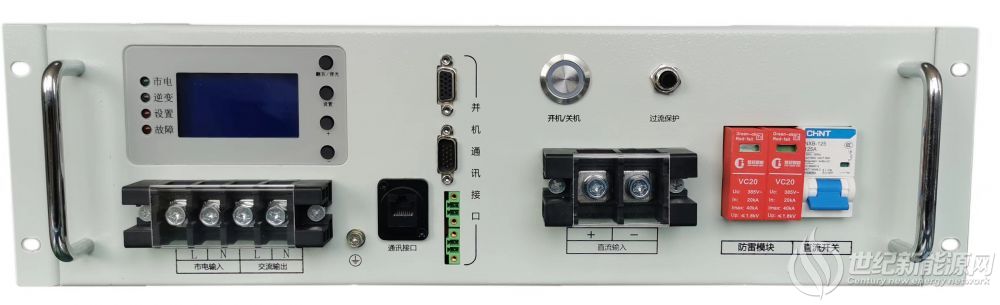

6) 將市電輸入接到逆變電源的前面板標有“交流輸入”的貫穿式黑色端子上，區分火線L、零線N，地線接到前面的地線螺絲上。
（注意：交流輸入線必須接地！ 禁止交流輸入與交流輸出共用零線！）；
7) 將負載輸入線連接在機箱前面板標有“交流輸出”的貫穿式黑色端子上，請區分火線L、零線N，地線接到前面的地線螺絲上。
l 開機
1) 確認電源的直流輸入、交流輸出連接正確可靠；
2）合上電池輸入開關，按下開機/關機的自鎖開關，顯示屏亮起，無故障告警
參數正常，逆變器將穩定工作在市電或逆變狀態（市電主供穩定在市電輸出，電池主供穩定在逆變輸出）,此過程大約需要10秒時間，其間LED指示燈從上向下依次亮起，循環兩次。
l 關機 （先關負載，再關逆變電源！）
按逆變器前面板上開機/關機 復位開關，開關燈環滅燈逆變電源關閉。
