根據安規要求，并網逆變器必須要在規定的電網電壓范圍內工作，并能實時檢測且與電網電壓同步，若該電壓值超出安規要求范圍，逆變器必須跳脫，以停止工作，來確保設備和操作人員安全。
故障分析一

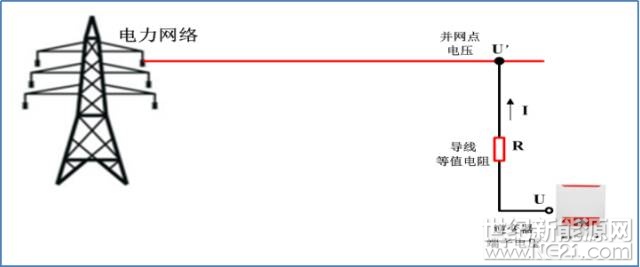

逆變器至電網并網點之間的線纜過細、過長、存在纏繞或者線纜材質不合格，導致逆變器AC 端子側的電壓抬升（?U增大），超過逆變器安規設定的并網電壓范圍，逆變器顯示電網過壓；
解決措施：

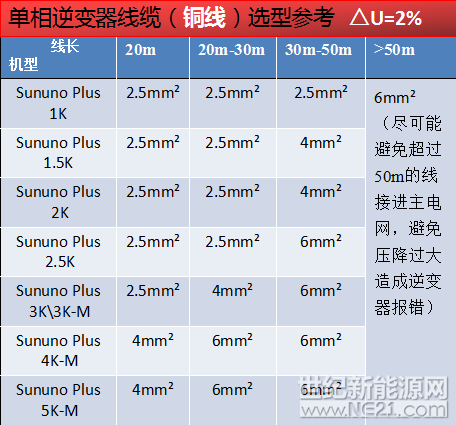

1.選擇合適規格線徑的交流電纜并網，減少線損(請參考線纜選型表)；
2.選擇就近點并網，縮短逆變器到并網點的距離，減少線損；
故障分析二

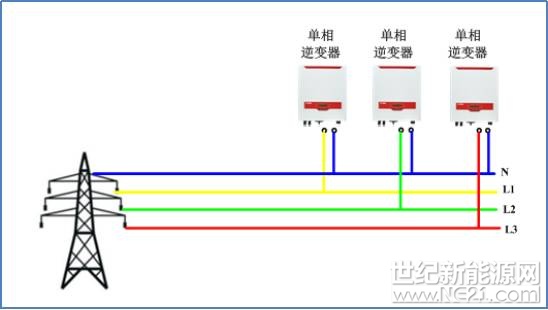

多臺單相逆變器接同一條火線，引起電網的電壓不平衡，導致電網電壓抬升，逆變器顯示過壓。
解決措施：選擇多點并網，將多臺逆變器分?jǐn)偟诫娋W(wǎng)的三相上。
故障分析三
同一臺區光伏系統的裝機容量過大，并網電站過多，引起電網負載消納能力不足，導致電網電壓抬升，報過壓。
解決措施：經業主同意，可采用逆變器過壓降載方式，防止逆變器脫網。

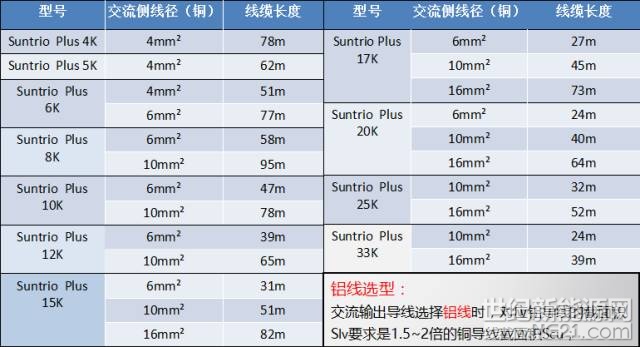

逆變器交流線纜選用
線徑原則： 逆變器至并網點之間的交流線損不超過逆變器輸出電壓的2%；交流線纜一般選用YJV型電纜；
在工程應用過程中可以采用經驗公式：△U=（I*L*2）/(r*S)
△U電纜壓降（V）
I ：電纜需要承受最大電流（A）
L：電纜鋪設的長度/m
S：電纜的截面積/mm²
r ：導體電導率-m/（Ω*mm²），r銅=57，r鋁=34
鋁線選型：交流輸出導線選擇鋁線時，對應鋁導線的截面積Slv要求是1.5~2倍的銅導線截面積Scu；
