1 概述
        ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
        該表具有很高的性能價格比，可以直接取代常規電力變送器及測量?jī)x表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。



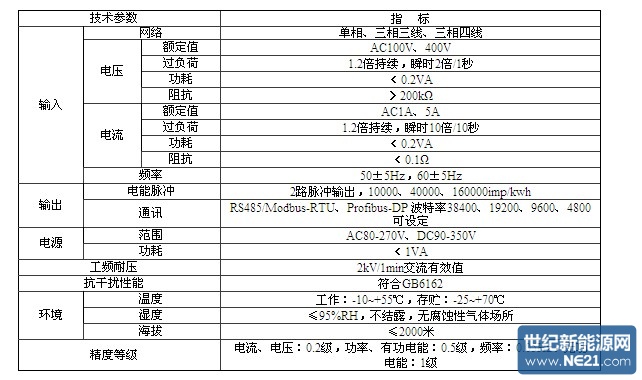

3 產品規格
3.1 80型產品規格

注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3.ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口。

3.2 96型產品規格

注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3.ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4.ACR220E(L)最多可帶2路模擬量輸出。

3.3 42型產品規格

注：
1.ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2.ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3.ACR320E(L)最多可帶4路模擬量輸出；
4.ACR330ELH最多可帶2路模擬量輸出。

4 接線端子

注1：適用于ACR320E(L)選配8DI/4DO場合；
注2：適用于ACR10E(L)帶2路脈沖輸出場合。
